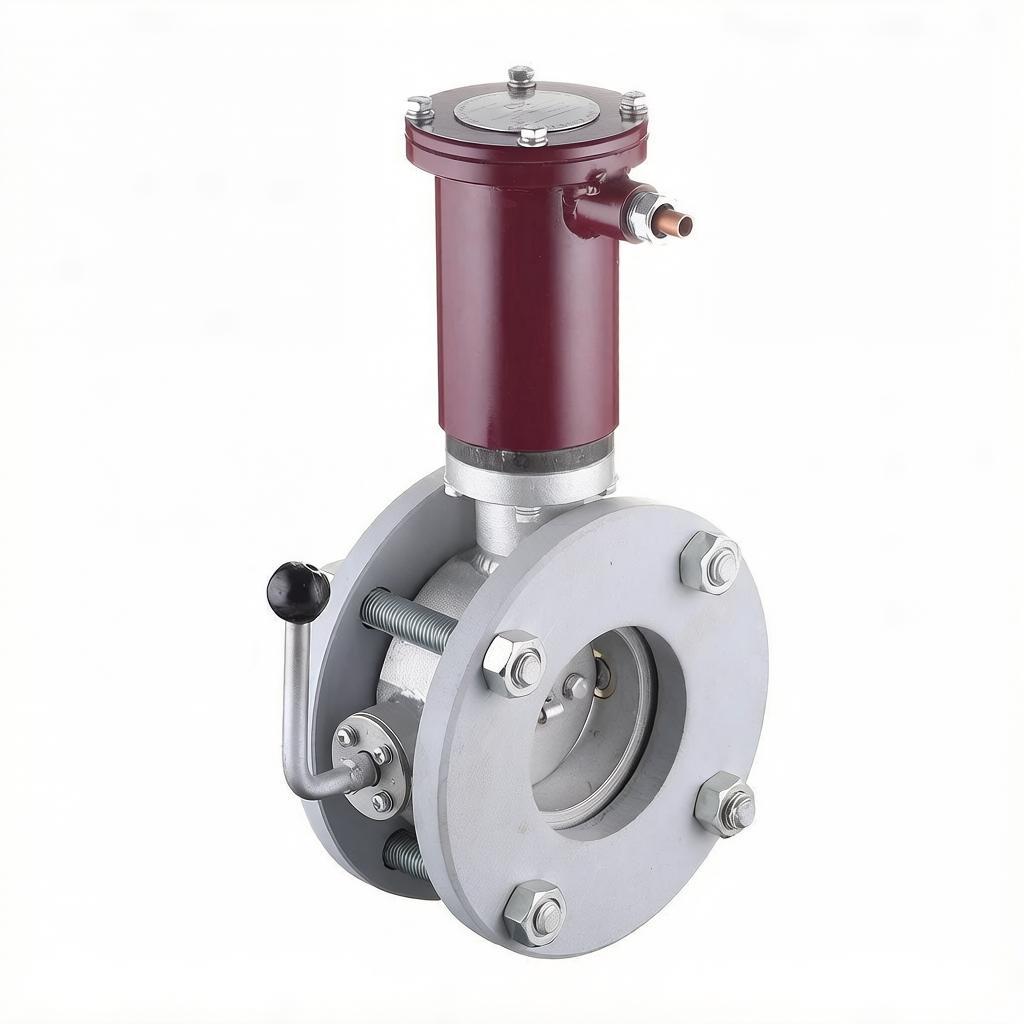

Клапан электромагнитный ЭМК DN 80
Электромагнитный клапан ЭМК совместно с управляющим блоком служит для автоматического контроля подачи светлых нефтепродуктов из автомобильных цистерн в хранилища топлива на АЗС и других объектах. Устройство обеспечивает безопасность эксплуатации в условиях повышенной опасности взрыва, соответствуя требованиям нормативных документов НПБ111-98 и СП 156.13130.2014. Предназначен для установки в зонах классов 1 и 2, соответствующих категориям IIA и IIB, группе температурной защиты Т4.
Назначение
Клапан ЭМК представляет собой комбинированный клапан с встроенным электромагнитным приводом и блоком управления. Он предназначен для автоматизированного контроля слива светлых нефтепродуктов из автоцистерн в резервуары автозаправочных станций и иных аналогичных объектов, соблюдая требования пожарной безопасности согласно стандартам НПБ111-98 и СП 156.13130.2014.
Конструктивное решение устройства предусматривает наличие электромагнитного привода, обеспечивающего автоматический либо ручной режим перекрытия потока топлива в резервуар. Наличие специально предусмотренного зазора между запорной заслонкой клапана и присоединительным патрубком позволяет обеспечить полное удаление остатков нефтепродукта из заправочного рукава после завершения процедуры слива.

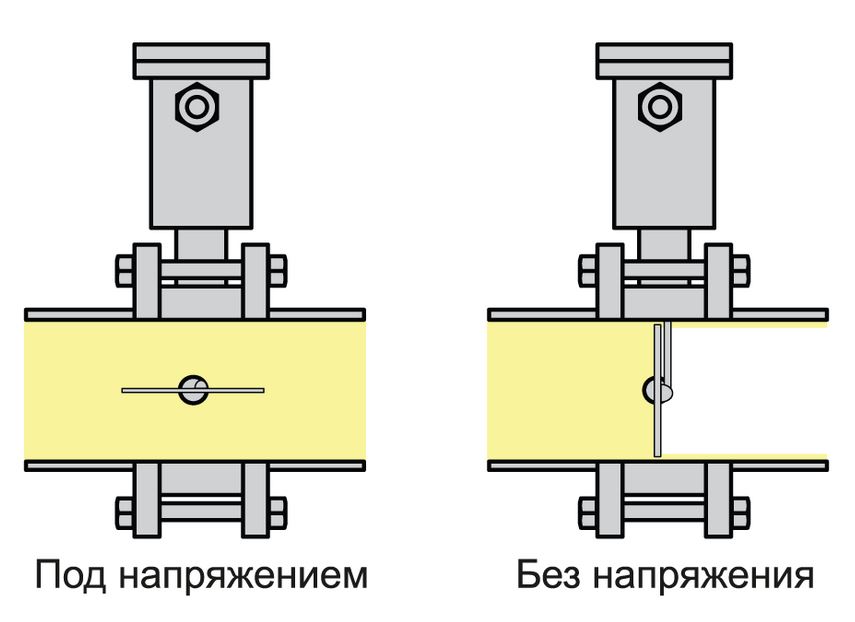

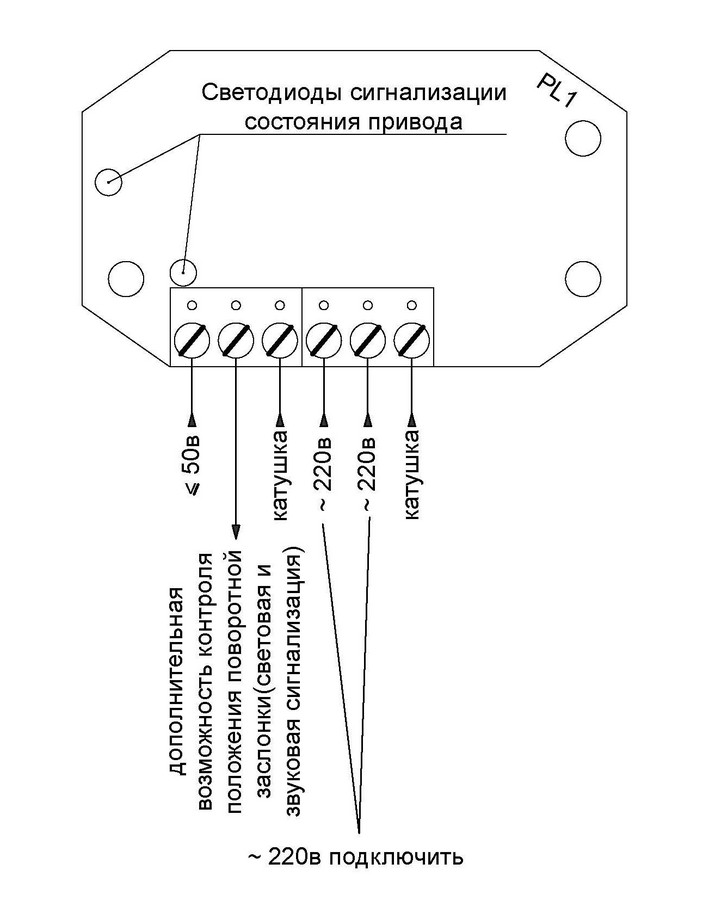

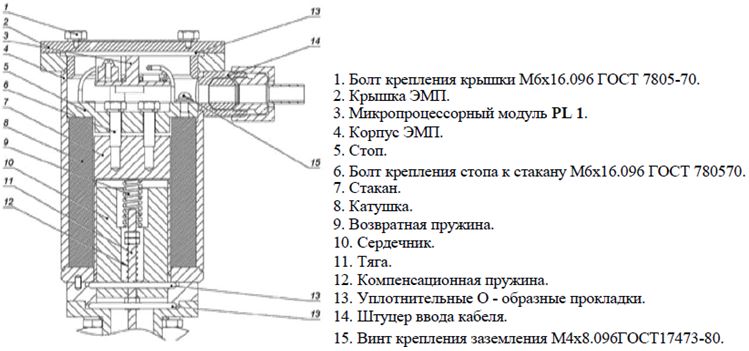

Схема
Технические характеристики
|
ТЕХНИЧЕСКИЕ ДАННЫЕ |
Клапан DN80 |
||
|
Условный диаметр прохода, Ду,DN |
80 |
||
|
Рабочий диапазон слива, л/мин |
0-800 |
||
|
Пропускная способность без давления (самотеком), л/мин. |
800 |
||
|
Пропускная способность при давлении 4кг/м2, л/мин. |
1000 |
||
|
Кинематическая вязкость сливаемой жидкости, сСт(cSt) |
0-20 |
||
|
Максимальное рабочее давление, МПа |
0,6 |
||
|
Масса, не более, кг |
15 |
||
|
Габаритные размеры, не более |
-высота, мм |
395 |
|
|
-ширина, мм |
295 |
||
|
-диаметр присоединительного фланца, мм |
195 |
||
|
-габарит присоединительного фланца с ручкой ручного управления, мм |
235 |
||
|
Максимальная протечка в закрытом состоянии - (остаточный проход составляет 1% от условного прохода Ду80) |
0,3 л/с |
||
|
Тип клапана |
нормально закрытый |
||
|
Время открытия клапана, с |
1,5 с. |
||
|
Время закрытия клапана, с |
0,5 с |
||
|
Параметры окружающей среды |
Температура |
от -50°С до +50°С УХЛ(ХЛ) -60°С |
|
|
Влажность |
95% при температуре 25 °С. |
||
|
Продолжительность включения (ПВ) |
100% |
||
|
Напряжение питания, В |
220 ± 10%. |
||
|
Потребляемая мощность (в открытом состоянии), Вт |
10 |
||
|
Мощность форсированного открытия (в течение 3 с после подачи питания), Вт |
300 |
||
|
Максимальный потребляемый ток, не более, А, |
1,5. |
||
|
Класс изделия по степени защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I. |
||
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-96 не ниже |
IP66 |
||
|
Исполнение ЭМП, по устойчивости к механическим воздействиям по ГОСТ 12997-84 |
обыкновенное |
||
|
Автоматическое отключение электропривода при несрабатывании, заклинивании затвора или при превышении температуры внутри электропривода более 98 °С. |
3 попытки включения |
||
|
Совместимые блоки управления электромагнитным приводом |
БУ ЭМК, производства АО "ПО ПНСК", |
||
Присоединение к трубопроводу - фланцевое шип-паз.
Наработка на отказ - не менее 20 000 циклов.
Срок службы - не менее 15 лет.
Комплектность:
- Клапан DN80
- Блок управления ЭМК
- Руководство по эксплуатации электромагнитного привода
