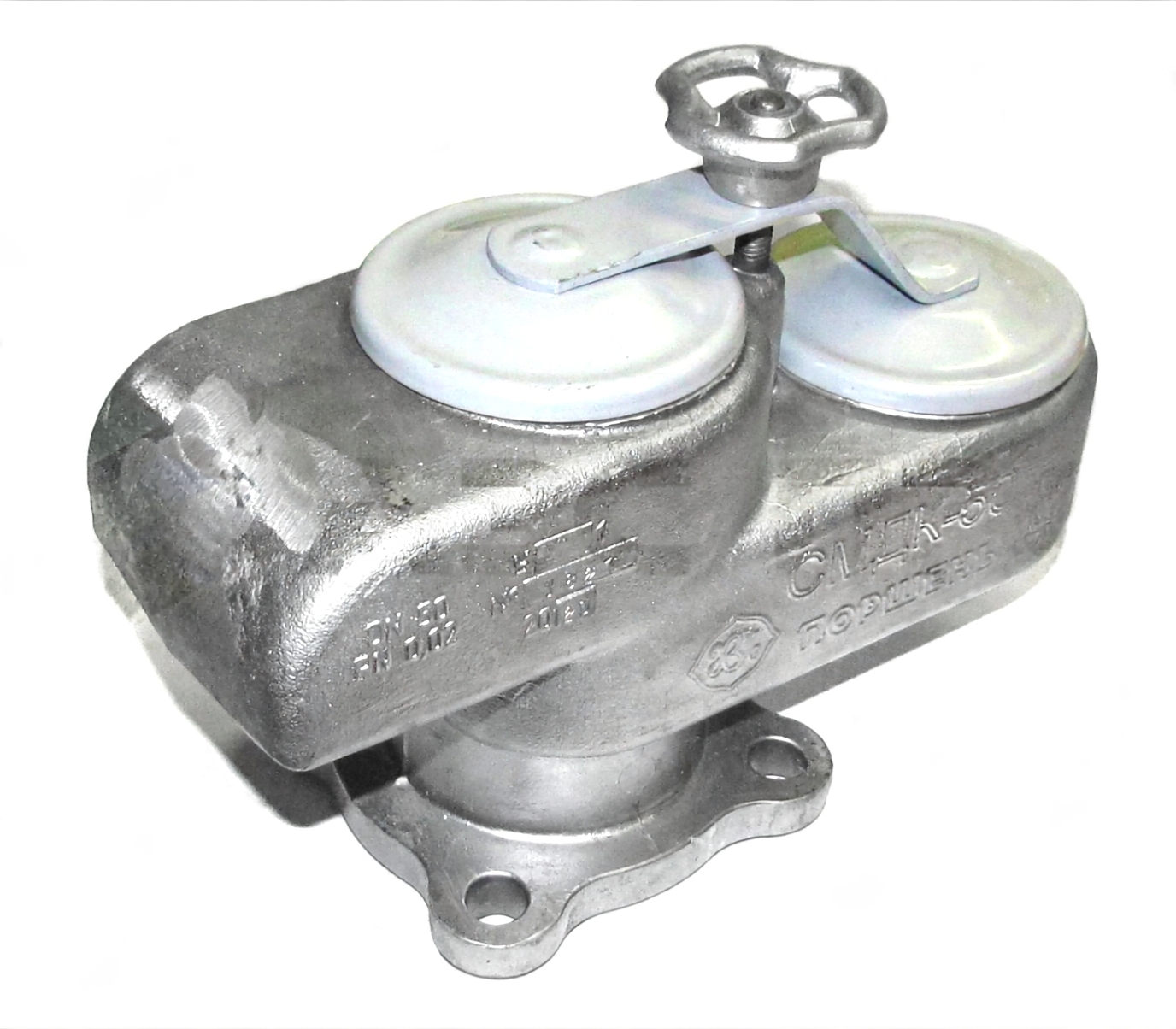

Клапан дыхательный СМДК-100АА

В наличии

Цена по запросу

Цена по запросу

СРАВНИТЬ

В СРАВНЕНИИ

В наличии

Цена по запросу

Описание

Характеристики

Отзывы

Совмещённый дыхательный клапан СМДК‑50АА — комбинированный механический клапан давления и вакуума с огнезадержателем, который герметизирует резервуары с нефтепродуктами, предотвращает деформацию стенок и снижает потери лёгких фракций при операциях «дыхания».

Устройство

Фланцевый корпус DN 50 из алюминия (возможна сталь/нержавейка);
Тарелки давления и вакуума с пружинами и грузами;
Кассетный огнезадержатель из алюминиевой фольги или нержавеющей стали;
Крепёжный фланец, ширина ≈110 мм, высота ≈164 мм, длина ≈236 мм;
Климатические исполнения: У, УХЛ, категория 1 по ГОСТ 15150‑69.
Преимущества
Давление срабатывания 160–180 Па, вакуум 200–250 Па;
Пропускная способность 25–50 м³/ч;
Защита от загорания паров благодаря огнезадержателю;
Работа в диапазоне температур –60…+40 °C;
Высокая надёжность и простота установки.
Условия эксплуатации
Если температура составляет –60…+40 °C, влажность до 100 %, допускается установка на открытом воздухе без навеса. Параметры срабатывания: давление 160–180 Па, вакуум 200–250 Па.

Особенности модели

Фланец DN 50, стандартный монтаж;
Сменяемый кассетный огнезадержатель;
Корпус и кассета — алюминий (опционально сталь/нерж.);
Сертификация по ТУ 3689‑003 и соответствие ГОСТ/ТР ТС.
Технические характеристики
Производитель Поршень
Модель СМДК‑50АА
Условный проход DN 50 мм
Давление срабатывания 160–180 Па
Вакуум срабатывания 200–250 Па
Пропускная способность 25–50 м³/ч
Габариты (L×B×H) 236×110×164 мм
Материал корпуса Алюминий (возможно сталь/нержавейка)
Климатическое исполнение У, УХЛ, кат. 1 (ГОСТ 15150‑69)
Тип огнезадержателя Кассетный, алюминий/нерж.

Параметры изделия	СМДК-50АА*	СМДК-100АА	СМДК-150	СМДК-200	СМДК-250
диаметр условного прохода, мм	50	100	150	200	250
пропускная способность, м³/ч, не менее	25	100	150	200	250
рабочее давление, Па (мм вод. ст.), не более	2000±10 (200±1)
рабочий вакуум, Па (мм вод. ст.), не более	250 (25)
давление срабатывания, Па (мм вод. ст.)	1800 (180)
вакуум срабатывания, Па (мм вод. ст.)	250 (25)
температурный диапазон работы, °С;	от –60 до +40
Габаритные размеры, мм, не более:
длина, мм (L)	236	400	548	745	944
ширина, мм (B)	110	162	260	315	364
высота, мм (H)	164	219	352	420	543
масса, кг	2,3	6,4	20	34	58,5
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
диаметр межцентрового расстояния, мм (D1)	110	170	225	280	335
диаметр отверстия, мм (d)	14	18	18	18	18
количество отверстий, шт. (n, шт.)	4	4	8	8	12
