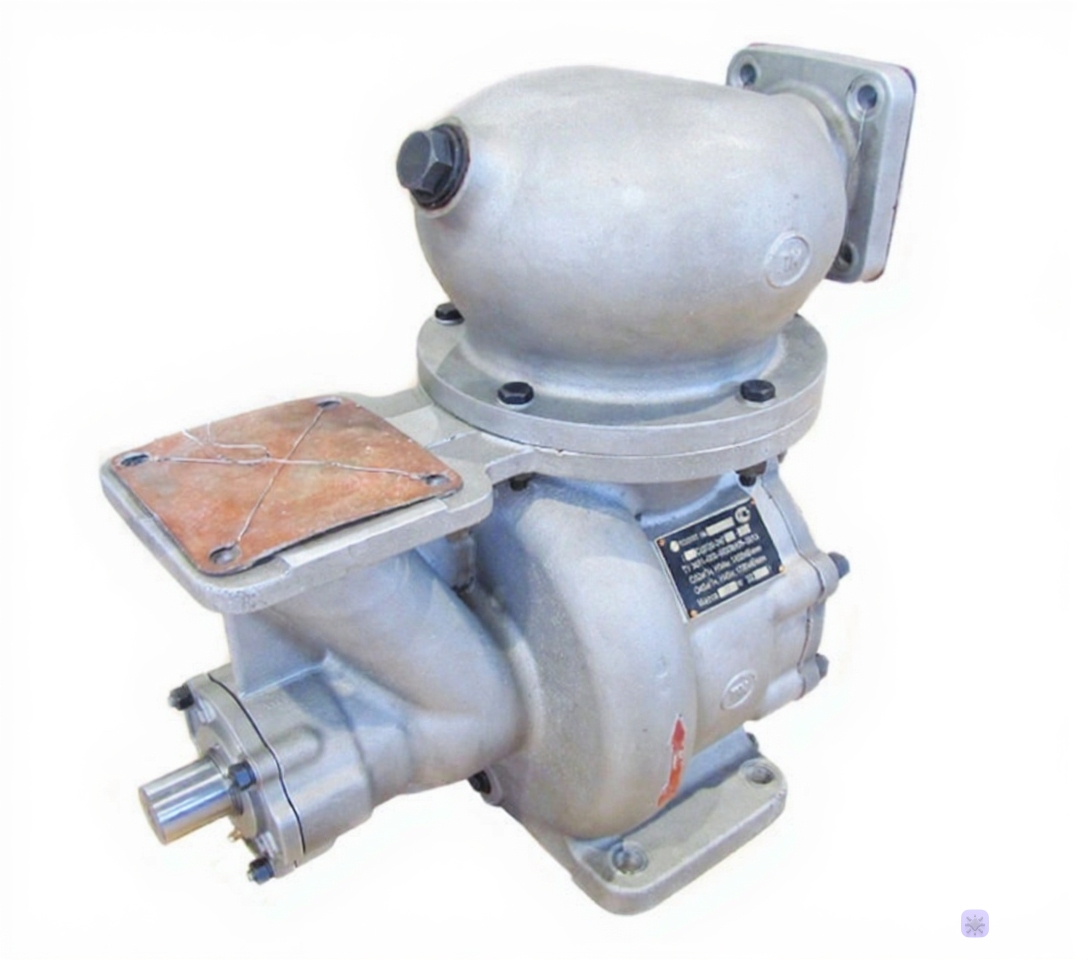

Насос СЦЛ-20/24 (Левое)

Насос СЦЛ 20-24 — промышленный насос с двухступенчатой системой, предназначенный для перекачки различных видов топлива или технологических жидкостей таких как вода, бензин, керосин, дизельное топливо, спирт и другие нейтральные жидкости. :

Первая ступень: Центробежный насос

Оснащённый закрытым рабочим колесом и специально разработанным спиральным отводом круглого сечения, этот узел обеспечивает превосходные показатели устойчивости к кавитации, позволяя эффективно функционировать даже при низком уровне жидкости.

Вторая ступень: Вихревой насос

Используя рабочее колесо закрытого типа и открытый канал, эта ступень генерирует высокий уровень давления, обеспечивая стабильность подачи даже при значительных нагрузках. Уникальная балансировка осевых усилий позволяет рабочему колесу самостоятельно центрироваться, предотвращая износ и повреждения вследствие контакта с корпусом. Такое конструктивное решение значительно повышает надёжность и долговечность оборудования.

Особенности эксплуатации:

• Система самовсасывания реализована посредством дополнительного воздуховода, установленного на выходном патрубке, позволяющего устройству быстро заполняться жидкостью и начинать работу без предварительной заливки.
• Привод обеспечивается двумя подшипниками качения, гарантирующими плавность хода ротора и снижающими вибрацию.
• Герметичность системы обеспечена надежным торцовым уплотнением вала.
• Возможна эксплуатация насоса как с левым, так и правым направлением вращения относительно входного конца вала.
• Материал деталей проточной части выполнен из высококачественного алюминиевого сплава и бронзы, что придаёт насосу устойчивость к коррозии и износу.

Особенности

• Прочный алюминиевый корпус;
• Механизм подачи обеспечивает стабильную работу в любых условиях;
• Простая конструкция для лёгкого технического обслуживания;
• Возможность стационарного и мобильного монтажа.

Преимущества

• Надёжность в промышленных условиях эксплуатации;
• Широкий температурный диапазон работы;
• Длительный ресурс без необходимости частого обслуживания;
• Простота подключения к технологическим системам;
• Подходит для перекачки дизтоплива, бензина, масла и других жидкостей.

Устройство и принцип работы электрического агрегата насоса

Электронасос оснащен конструкционными элементами, расположенными следующим образом:

• Входной фланец закреплен в корпусе насоса.
• Выходной фланец находится в специальном колпаке, который крепится к корпусу насоса.
• Рабочее колесо установлено вдоль центральной оси и имеет два выхода: внутрь насоса и наружу.
• Корпус насоса разделен на две секции крышкой и промежуточной крышкой, формируя раздельные полости.

Вал насоса поддерживается парой шарикоподшипников, закрытых защитными крышками (спереди — с проходом для вала, сзади — глухая крышка).

Герметизация обеспечивается комбинацией сальниковых и графитовых торцовых уплотнений.

Графитовое торцовое уплотнение соединено с валом насоса с помощью фиксирующего штифта. Подвижное кольцо прижимается к неподвижному пружиной, образуя плотное соединение. Между подвижным кольцом и валом располагается дополнительное резиновое кольцо, создающее дополнительную герметизацию. Неподвижное кольцо фиксируется штифтом относительно уплотняемого пространства.

Утечка перекачиваемого вещества устраняется специальными дренажными отверстиями в уплотнении и корпусе насоса.

Перед началом работы насос наполняется рабочей жидкостью. Во время запуска рабочая среда захватывается рабочим колесом и направляется по переходному каналу в левый участок насоса, откуда поступает к вихревому колесу. Последнее частично вытесняет рабочую среду в колпак, создавая вакуум в основной камере насоса. Воздух из всасывающего отверстия попадает в насос, смешиваясь с рабочей средой и образуя эмульсию. Эта смесь снова перемещается вверх в колпак, где воздух выделяется и собирается сверху, а жидкая фаза возвращается обратно в зону действия вихревого колеса.

Таким образом, процесс повторяется циклически, поддерживая бесперебойную подачу рабочей среды и эффективное удаление воздушных пузырьков.

Условия эксплуатации

Насос может использоваться на открытых площадках, в ангарах, производственных зонах и складских комплексах. Надёжен в условиях низких температур и повышенной запылённости.

Технические характеристики

Тип: центробежный
Материал корпуса: алюминий АЛ-4, АЛ-9 (внутренняя часть)
Привод: электродвигатель 380В
Уплотнение: торцевое
Температура перекачиваемой жидкости: -40С до +50С
Плотность жидкости: до 1000 кг/м3.

Условное обозначение 1СЦЛ-20-24Г-Л

• 1 – модификация;
• А – агрегат;
• С – самовсасывающий;
• Ц – центробежный;
• Л – лопастной;
• [*] – подача, в метрах кубических в час;
• [*] – напор, м;
• Г – индекс модернизации;
• [*] – направление вращения электронасоса, смотреть со стороны двигателя (Л – левое; П – правое).

Габаритные и присоединительные размеры насоса 1СЦЛ-20-24Г:
