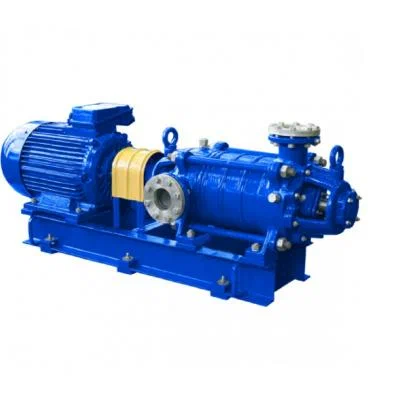

Насос ЦНСн 300

Насос ЦНСн (центробежный секционный) — многоступенчатый горизонтальный насос, предназначенный для перекачки обводнённой (до 90 %) газонасыщенной и товарной нефти, температурой от 0 до +45 °C, плотностью 700–1050 кг/м³ и содержанием твёрдых частиц до 0,2 мм. Широко используется в системах внутрипромыслового сбора и транспортировки нефти.

Устройство

Секционная конструкция — корпус состоит из 2–10 секций с рабочими колёсами на общем валу, что позволяет изменять напор без изменения производительности;
Материал корпуса — чугун, сталь 35Л или нержавеющая сталь для агрессивных сред;
Уплотнение вала — сальниковое или торцевое, утечка не более 3 л/ч;
Условия на входе — давление 0,02–0,06 МПа, максимум 0,3 МПа ;
Кавитационный запас — необходим подпор 2–6 м для предотвращения кавитации.

Преимущества

Высокий напор и подача — подача от 8 до 850 м³/ч, напор до 1440 м, КПД 67–77 % (нормальный режим), до 80 % для высоконапорных моделей;
Гибкая модульная конструкция — позволяет адаптировать характеристики под задачу;
Устойчивость к загрязнениям — подходит для нефти с до 0,2 мм твёрдых частиц;
Разные варианты материала — обычный, сталь, нержавейка, выбор по среде.

Условия эксплуатации

Поддерживается температура жидкости 0…+45 °C (до +60 °C с охлаждением подшипников).
Давление насыщенных паров ≤ 665 гПа, содержание газа ≤ 3 %, парафина ≤ 20 %, плотность 700–1050 кг/м³.
Подача подпора на входе 2–6 м обязательна, иначе — кавитация и повреждения.

Особенности

Простая увеличиваемая секционность — легко адаптировать число ступеней;
Выбор уплотнения — под конкретные условия (сальник/торцевое);
Материалы под агрессивные среды — сталь, нержавейка по заказу;
Подходит для нефтяных систем — с газом, водой, содержащей твёрдые частицы;
Надёжная энергомережа — требуют подпора и стабильного питания, обычно 2950 / 1475 об/мин.

Технические характеристики агрегатов ЦНСн 300

Тип	ЦНСн (секционный, горизонтальный)
Производительность	300 м³/ч
Напор	120 – 540 м
Частота вращения	1500 об/мин
Уплотнение	Сальник или торцевое
Материал корпуса	Чугун / сталь 35Л / нерж.
Кавитационный запас	2 – 6 м подпора
Входное давление	0,02 – 0,06 МПа (макс 0,3 МПа)
Условия среды	Нефть с газом/водой, +0…+45 °C, твёрдые частицы ≤ 0,2 мм

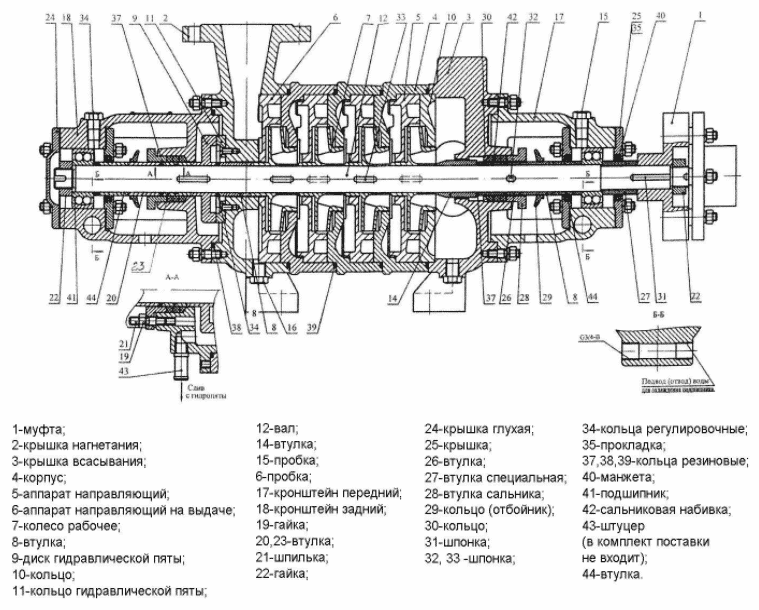

Устройство центробежного многоступенчатого насоса ЦНС:

Марка агрегата	подача, м3/ч	напор, м	рабочая зона, м3/ч	марка эл/двигателя	характеристики эл/двигателя
Марка агрегата	подача, м3/ч	напор, м	рабочая зона, м3/ч	марка эл/двигателя	кВт	об/мин
ЦНСНА 300-120	300	120	220…360	1ВАО-450S-4	200	1500
ЦНСНА 300-180		180		1ВАО-450М-4	250
ЦНСНА 300-240		240		1ВАО-450LВ-4	400
ЦНСНА 300-300		300		1ВАО-560S-4	500
ЦНСНА 300-360		360		1ВАО-560S-4	500
ЦНСНА 300-420		420		1ВАО-560М-4	600
ЦНСНА 300-480		480		1ВАО-560LA-4	800
ЦНСНА 300-540		540		1ВАО-560LA-4	800

Габаритные и присоединительные размеры агрегатов насосных ЦНСн 300:

Марка агрегата	габаритные размеры агрегата, мм			диаметр патрубков, мм		масса агрегата, кг
Марка агрегата	L	B	H	вход	выход	масса агрегата, кг
ЦНСНА 300-120	2900	1155	1260	200	200	3260
ЦНСНА 300-180	3180	1155	1260			3560
ЦНСНА 300-240	3340	1270	1260			4200
ЦНСНА 300-300	3620	1695	1500			5035
ЦНСНА 300-360	3740	1695	1580			5560
ЦНСНА 300-420	3800	1695	1580			5917
ЦНСНА 300-480	4030	1695	1580			6980
ЦНСНА 300-540	4150	1695	1580			7030
