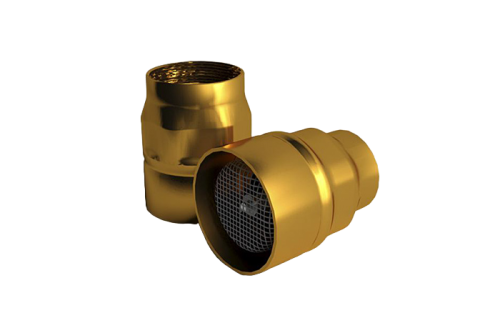

Клапан обратный ОКН-40
Клапан обратный КОН нужен для затвора трубопровода, когда происходит смена движения потока жидкости; данный обратный клапан позволяет препятствовать опорожнению трубопровода.
Исполнение ОКН в климат. исполнении УХЛ. ГОСТ 15150-69, категория 5. Температура при эксплуатации = -50…+50. Состав клапана = латунь, сплав алюминия, сталь.
Для клапана обратного ОКН требуется производить техобслуживание: визуальный осмотр элементов - тарелки клапана, пружины и сетки клапана с частотой 1 раз/2 года.
Важно, чтобы клапан обратный ОКН всегда оставался герметичным. Его давление должно находиться на метке от 0 до 0,019 МПа; класс герметичности - B согласно ГОСТу 54808-2011.
| Условный диаметр прохода, Ду,мм | 32 | 40 | 80 | 32 | 40 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| Пропускная способность при номинальном давлении, не менее, м3/мин. |
0,06 |
0,08 | 0,12 | 0,06 | 0,08 | 0,06 | 0,08 |
| Масса, не более, кг |
0,4 |
0,4 | 2,9 | 0,5 | 0,6 | 0,4 | 0,4 |
| Присоединительная резьба по ГОСТ 6357-81 |
G1 1/2″ |
G2″ | G3″ | G1 1/2″ | G2″ | G1 1/2″ | G2″ |
| Габариты -диаметр, мм |
70 |
80 | 125 | 80 | 82 | 70 | 80 |
| Габариты -высота, мм |
90 |
105 | 125 | 70 | 73 | 90 | 105 |
| Материал корпуса |
Л63 |
АК-7 | 08Х18Н10Т | ||||
| Максимальное рабочее давление, МПа |
0,6 |
||||||
| Давление срабатывания, не более, МПа |
0,02 |
||||||
| Класс герметичности по ГОСТ 9544-2005 |
B |
||||||
