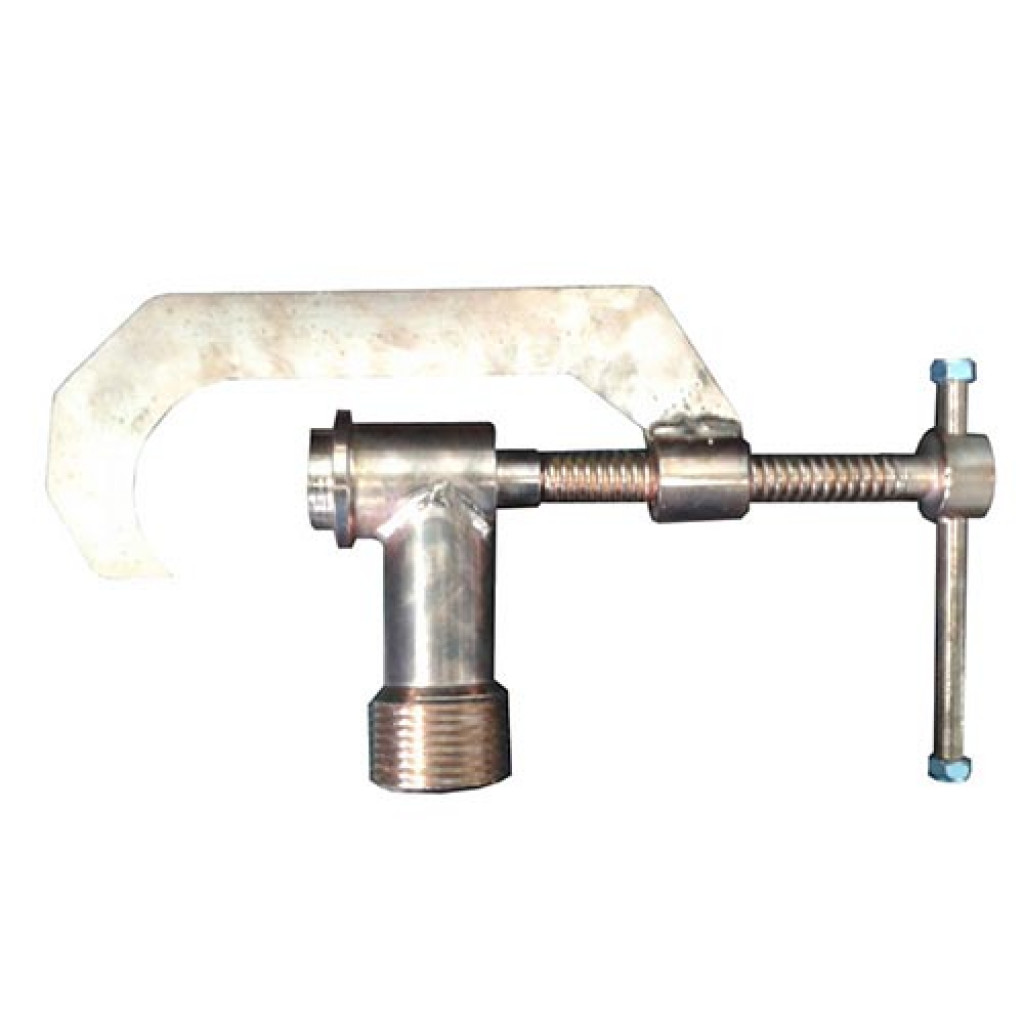

Заправочная струбцина для Ж/Д цистерн
Заправочная струбцина для железнодорожных цистерн — специализированное устройство для герметичного подключения сливно‑наливных рукавов к запорной арматуре железнодорожных цистерн при операциях с сжиженными углеводородными газами (СУГ). Обеспечивает надёжную фиксацию и искробезопасность в взрывоопасных зонах.
Область применения: Используется на: станциях слива/налива СУГ; газонаполнительных станциях; терминалах хранения и распределения пропан‑бутановых смесей; объектах нефтехимической и газовой промышленности.
Конструктивные особенности: Типовая струбцина состоит из: скобы — основы конструкции для охвата патрубка цистерны; направляющей муфты — обеспечивает соосность соединения; воротка — ручной привод для затяжки; поворотного штока — передаёт усилие на прижимной механизм; концевика — контактирует с фланцем цистерны; прижимного штока — создаёт герметичное уплотнение.
Доступны два исполнения: Г‑образная — для удобного монтажа в ограниченных пространствах; П‑образная — повышенная жёсткость конструкции.
Преимущества: Искробезопасность — омеднённое покрытие исключает возникновение искр при контакте с металлом. Герметичность — надёжное уплотнение предотвращает утечки СУГ. Простота монтажа — ручное управление воротком позволяет быстро фиксировать соединение. Универсальность — подходит для стандартных запорных устройств ЖД‑цистерн. Стойкость к агрессивным средам — коррозионностойкое покрытие продлевает срок службы.
Порядок применения: Подвести струбцину к запорному вентилю цистерны. Охватить патрубком скобу устройства. Затянуть вороток для фиксации прижимного штока. Подключить сливно‑наливной рукав через фитинг. Проверить герметичность соединения перед началом операций.
Требования безопасности: Использовать только в зонах класса взрывоопасности, соответствующих категории СУГ. Регулярно проверять состояние омеднённого покрытия и уплотнителей. Не применять при механических повреждениях конструкции. Соблюдать правила монтажа, указанные в паспорте изделия.
Технические характеристики:
рабочая среда: СУГ по ГОСТ 20448 и ГОСТ 27678;
рабочее давление: не более 1,6 МПа;
температурный диапазон: от −40C до +50C;
материал: сталь с омеднённым покрытием (искробезопасность);
тип соединения: М60×4L;
масса: не более 8 кг;
срок службы: 3 года.
