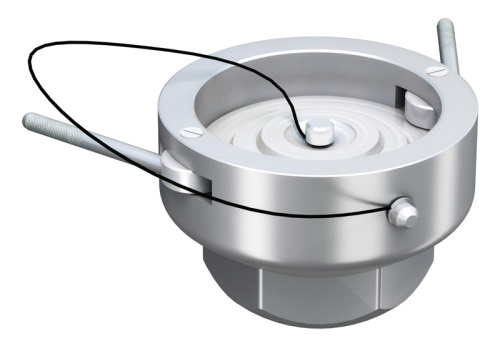

Муфта сливная МС-50
Муфта сливная используется в целях герметизации стыковки патрубка рукава АЦ и собственно самой трубопроводной линии наполнения автомобильной заправочной станции. Муфта сливная может использовать также и на заводских объектах, деятельность которых тесно связана с переработкой нефти и нефтепродуктообеспечением.
Муфта имеет категорию размещения №5 по ГОСТу 15150-69. Климатическое исполнение – УХЛ,ХЛ.
Муфта сливная МС выполнена из АК9ч по действующему ГОСТу 1583-93. Отличается только довольно большой повышенной прочностью, как и герметичностью. Герметичность выше чем у АК7.
|
ТЕХНИЧЕСКИЕ ДАННЫЕ |
МС-50- 09Г2С |
МС-80- 09Г2С |
МС-100- 09Г2С |
|
|
Условный диаметр прохода, Ду,мм |
50 |
80 |
100 |
|
|
Пропускная способность самотеком, до л/мин. |
300 |
800 |
1200 |
|
|
Максимальное давление, МПа |
0,6 |
0,6 |
0,6 |
|
|
Присоединительная резьба по ГОСТ 6357-81 |
G 2" |
G 3“ |
G 4“ |
|
|
Под приварку диаметр |
60 |
89 |
110 |
|
|
Материал корпуса |
09Г2С |
|||
|
Покрытие искробезопасное |
омеднение |
|||
|
Масса, не более, кг |
2,6 |
3,5 |
4,5 |
|
|
Габаритные размеры, не более |
-диаметр (по ручкам), мм -высота, мм -диаметр корпуса,мм |
300 80 120 |
350 90 150 |
370 90 180 |
|
Патрубки МС (в комплект не входят) |
НШ-50 |
Прямой, с отводом. Евро А, евро В, евро С |
НШ-100 |
|
