Устройство заземления автоцистерн УЗА-24В (12 м)
Устройство заземления автоцистерн УЗА-24В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе воспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов при нарушении цепи заземления.

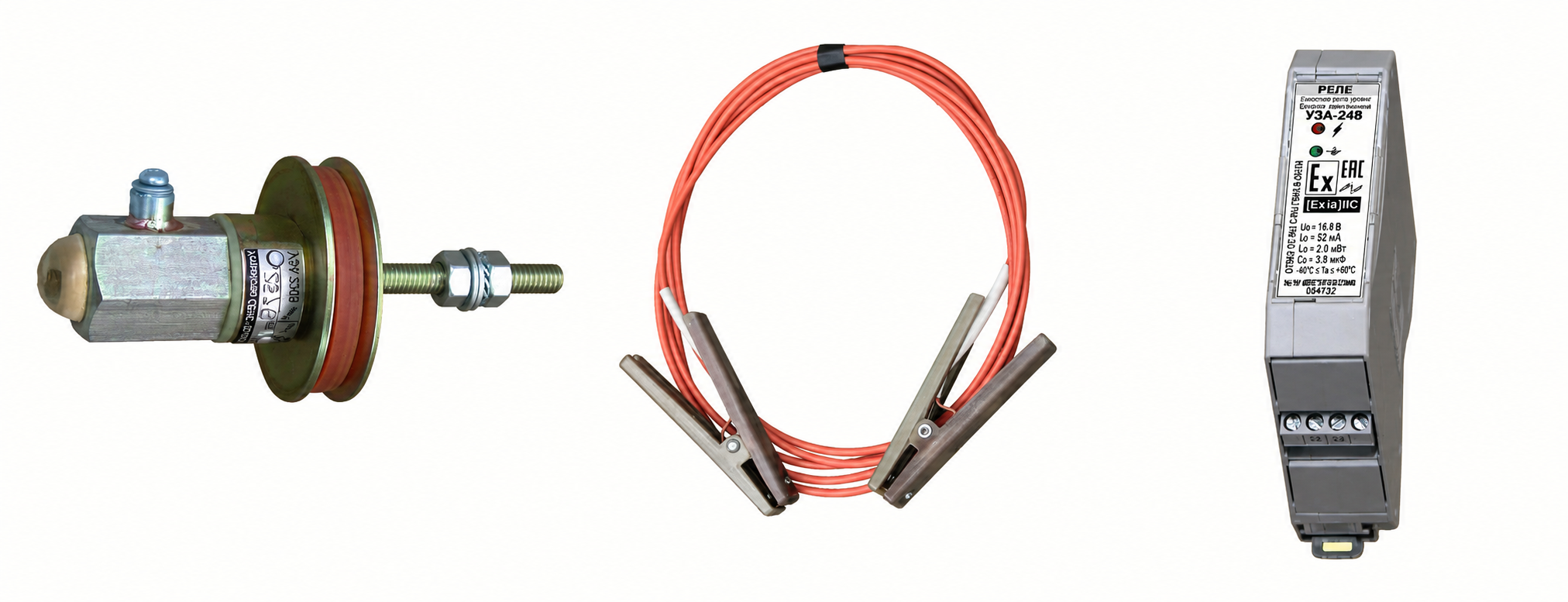

В комплект устройства входят индикатор, заземляющий проводник и блок питания со встроенным реле. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). В индикаторе имеется яркий светодиод красного цвета с углом обзора >120°. Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу). Блок питания выполнен в пластиковом корпусе (рис. 3).
Принцип работы: питание устройства осуществляется от сети постоянного тока напряжением (6...36) В или от линии СИ СЕНС (номинальное напряжение 9В). Принцип контроля наличия заземления, управления индикатором и встроенным реле - как у устройства УЗА-220В. Кроме этого, исполнения УЗА-24В-ЛИН и УЗА-24В-ЛИН-Р могут подключаться к трехпроводной линии СИ СЕНС и выдавать в неё сигналы состояния заземляющей цепи (есть/нет). Настроив блоки коммутации БК... , БПК..., сигнализатор ВС-5 (входят в СИ СЕНС) на управление этими сигналами, можно запрещать включение исполнительных механизмов при отсутствии заземления. Например, одно и то же реле блока БК может отключать перекачивающий насос при: - отсутствии заземления (сигнал от УЗА-24В-ЛИН); - достижении в емкости верхнего контрольного уровня (сигнал от ПМП - защита от перелива); - закрытии (или не открытии) запорного клапана (сигнал от БК-1ЭР-ЛИН).
При заказе устройство обозначается: УЗА-24В-А-Б, где:
А - обозначает возможность подключения к линии СЕНС, наличие или отсутствие реле: без обозначения - возможность подключения к линии СЕНС отсутствует, встроенное реле есть; ЛИН - изделие может подключаться к линии СЕНС, встроенное реле отсутствует; ЛИН-Р - изделие может подключаться к линии СЕНС, встроенное реле в наличии.
Б - длина кабеля заземляющего проводника: без обозначения - 5 метров; Lхх - хх метров (не более 100 м).
